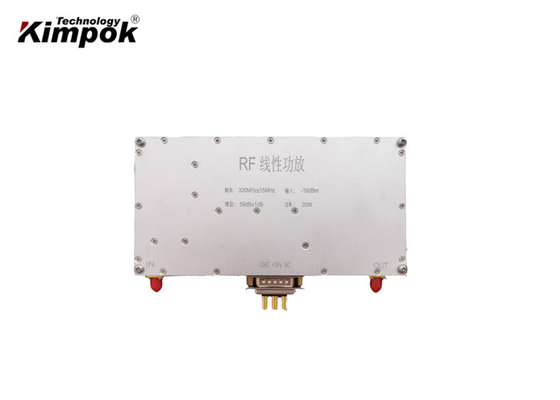

300MHz 20W RF লিনিয়ার পাওয়ার এম্প্লিফায়ার 59dB 28V অ্যান্টি-হস্তক্ষেপ সহ
উচ্চ ক্ষমতা RF লিনিয়ার PN বৈশিষ্ট্য:
- সমন্বিত নয়েজ সোর্স এবং আরএফ PA এক বাড়িতে, ছোট আকারের এবং এটিতে শুধুমাত্র DC28,6A সংযোগ করে;
- মনিটরিং-ইউনিট এবং PA-সার্কিটে উচ্চ বিকিরণযুক্ত আরএফ শক্তির হস্তক্ষেপ রোধ করুন;
- আমরা আপনাকে উপযুক্ত রেডিয়েটার সরবরাহ করতে পারি, একটি রেডিয়েটর 2 50W-জ্যামার-মডিউল ইনস্টল করা যেতে পারে।
প্রধান স্পেসিফিকেশন:
| না. |
আইটেম |
প্রয়োজনীয়তা |
| 1 |
কম্পাংক সীমা |
330 MHz ± 15 MHz বা কাস্টমাইজড |
| 2 |
সংকেত উৎস |
ওয়াইডব্যান্ড হাই-স্পিড নয়েজ সোর্স |
| 3 |
ম্যাক্স পাউট |
60dBm±1dB (একই তাপমাত্রায় ফ্রিকোয়েন্সির বেশি) |
| 60dBm±1dB (একই ফ্রিকোয়েন্সিতে তাপমাত্রার বেশি) |
| 4 |
Pout সামঞ্জস্য |
I/O বিকল্প 1
(ডিফল্ট)
|
যদি প্রতি 60 সেকেন্ডে প্রকৃত-পাউট টার্গেট-পাউটের সমান না হয়, তাহলে প্রকৃত-পাউট লক্ষ্য-পাউটের সমান না হওয়া পর্যন্ত ATT মান 0-31dB পরিসরে 1dB ধাপে বৃদ্ধি বা হ্রাস করতে হবে। . |
| I/O বিকল্প 2 |
YONLIT M&C দ্বারা 43dBm
M&C ছাড়া পাউট প্রায় 37dBm হবে
|
| 5 |
আরএফ পোর্ট VSWR |
≤1.5 |
| 6 |
কার্যকরী ভোল্টেজ |
28VDC±1V |
| 7 |
বর্তমান কাজ |
<5.5A |
| 8 |
আরএফ সংযোগকারী |
SMA-মহিলা, 50 ওহম |
| 9 |
মাত্রা |
310*92*25mm (এক্সক্লুসিভ সংযোগকারী) |
| 10 |
পাওয়ার সাপ্লাই পোর্ট |
পুল-কোর ক্যাপাসিটর |
| 11 |
কাজ তাপমাত্রা |
-25~+65℃ |
| 12 |
সুরক্ষা |
75℃-এর বেশি শাটডাউন, 50℃-এর কম অটো-রিস্টার্ট |
| শাটডাউন যখন বিপরীত শক্তি আরো 15W, প্রায় 30s পরে স্বয়ংক্রিয় পুনরায় চালু করুন |
I/O বিকল্প 1(ডিফল্ট):সমান্তরাল DB15Female
| DB15Femal |
বর্ণনা |
ইন/আউট |
| পিন 1 |
1dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) |
ভিতরে |
| PIN2 |
2dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) |
ভিতরে |
| PIN3 |
4dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) |
ভিতরে |
| PIN4 |
8dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) |
ভিতরে |
| PIN5 |
16dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) |
ভিতরে |
| PIN7 |
Pr (বিপরীত RF পাওয়ার, 0.05V/dB, 10dB রেঞ্জ, 2-2.3V@40dBm) |
আউট |
| PIN10 |
Pf (ফরোয়ার্ড RF পাওয়ার, 0.05V/dB, 20dB রেঞ্জ, 2-2.3V@47dBm) |
আউট |
| PIN11 |
EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) |
ভিতরে |
| PIN12 |
TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) |
আউট |
| PIN13 |
VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) |
আউট |
| PIN14 |
Tc (তাপমাত্রা: 0.01V/1℃, 0.75V @25 ℃) |
আউট |
| PIN15 |
জিএনডি |
জিএনডি |
I/O বিকল্প 2: YONLIT M&C-এর জন্য DB9 মহিলা
| DB9 মহিলা |
বর্ণনা |
ইন/আউট |
| পিন 1 |
PA ON সূচক 4.9V |
আউট |
| PIN3 |
বাহ্যিক ALC নিয়ন্ত্রণ, ইনপুট পরিসীমা 0-5V) |
ভিতরে |
| PIN4 |
পাওয়ার সাপ্লাই 5V |
আউট |
| PIN5 |
Pf ( ফরোয়ার্ড RF পাওয়ার, সর্বোচ্চ: 0-5V, 20dB বেজেছে) |
আউট |
| PIN6 |
EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) |
ভিতরে |
| PIN7 |
TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) |
আউট |
| PIN8 |
VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) |
আউট |
| PIN9 |
জিএনডি |
জিএনডি |
FAQ:
প্রশ্ন 1: আমি আপনার কাছ থেকে কি কিনতে পারি?
COFDM ডিজিটাল এভি ট্রান্সমিটার, আইপি মেশ রেডিও, এনালগ ভিডিও ট্রান্সমিটার, রেডিও ডেটা ট্রান্সসিভার এবং ট্রান্সমিটার রিসিভার OEM প্রধান বোর্ড।
প্রশ্ন 2: আমি কেন করব পছন্দ করা আপনি?
আমাদের মূল R&D টিম চীনের প্রথম-শ্রেণীর বিশ্ববিদ্যালয় থেকে আসে, যা যোগাযোগ প্রকৌশলে প্রধান।আমরা বিশ্বাস করি যে ওয়্যারলেস যোগাযোগ ভবিষ্যতে পেশাদার বাজারে বিকাশ অব্যাহত রাখবে।
প্রশ্ন 3: আপনার কি ন্যূনতম অর্ডারের পরিমাণ আছে?
কোন MOQ সীমা নেই, 1pc গ্রহণযোগ্য।
প্রশ্ন ৪:আমি কি ধরনের পণ্য পরিষেবা পেতে পারি?
OEM এবং ODM পরিষেবা।
প্রশ্ন 5: পণ্য ওয়্যারেন্টি কি?
আমরা দুই বছরের ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ অফার করি।
প্রশ্ন 6: গড় সীসা সময় কি?
নিয়মিত মডেলের জন্য 5-7 কার্যদিবস এবং কাস্টমাইজড মডেলের জন্য 20-30 কার্যদিবস।
প্রশ্ন 7: আপনি কি ধরনের পেমেন্ট পদ্ধতি গ্রহণ করেন?
আমরা ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল বা নগদ অর্থপ্রদান গ্রহণ করি।
প্রশ্ন 8: আপনি কি প্রাসঙ্গিক ডকুমেন্টেশন সরবরাহ করতে পারেন?
হ্যাঁ, আমরা বিশ্লেষণ/সম্মতির শংসাপত্র সহ বেশিরভাগ ডকুমেন্টেশন সরবরাহ করতে পারি;উৎপত্তি দেশ, এবং অন্যান্য রপ্তানি নথি যেখানে প্রয়োজন.
আমাদের সেবা:
- এক-স্টপ ODM/OEM সমাধান;
- 24 ঘন্টা প্রযুক্তিগত সহায়তা;
- আজীবন রক্ষণাবেক্ষণ (প্রতিস্থাপন অংশ এক বছর পরে চার্জ করা হবে);
- পেশাদার সিস্টেম নকশা এবং নির্মাণ প্রদান;
- আপনি এখানে ভাল দাম এবং উচ্চ মানের পাবেন যেহেতু আমরা 20 বছরেরও বেশি সময় ধরে ওয়্যারলেস মাইক্রোওয়েভ ট্রান্সমিশন এলাকায় একজন অভিজ্ঞ প্রস্তুতকারক, আমরাই উৎস।
