পণ্যের বিবরণ:
|
| নাম: | রৈখিক শক্তি পরিবর্ধক | ফ্রিকোয়েন্সি: | 500-2400MHz |
|---|---|---|---|
| আরএফ আউটপুট পাওয়ার: | 50dBm | কার্যকরী ভোল্টেজ: | 28VDC±1V |
| মাত্রা: | 175*136*25 মিমি | ওজন: | 2 কেজি |
| লক্ষণীয় করা: | 2.4 GHz RF পাওয়ার অ্যামপ্লিফায়ার,50dBm RF পাওয়ার অ্যামপ্লিফায়ার,2kg 2.4 GHz পাওয়ার অ্যামপ্লিফায়ার |
||

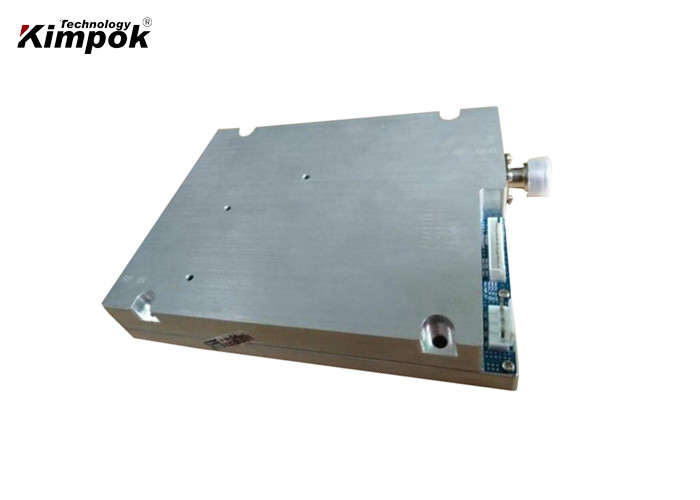

2.4 GHz হাই পাওয়ার RF পাওয়ার অ্যামপ্লিফায়ার 50dBm গেইন LAN 2kg ওজন
বৈশিষ্ট্য:
পরামিতি:
| কম্পাংক সীমা | 500-2400MHz |
| লাভ করা | ≥50dB |
| ছোট সংকেত লাভ সমতলতা | ≤4dB |
| শক্তি লাভ সমতলতা | ≤1.5dB |
| সর্বোচ্চ আউটপুট পাওয়ার | ≥50dBm |
| ইনপুট শক্তি | 5-10dBm |
| হারমোনিক্স | 3 rd হারমোনিক্স ≥12dBc, 2nd harmonics≥15dBc |
| প্রতারক | >60dBc |
| গোলমাল চিত্র | 10dB |
| ইনপুট/আউটপুট VSWR | ≤2 |
| কার্যকরী ভোল্টেজ | 28ভিডিসি |
| স্থির বর্তমান | <1.2A প্রকার |
| বর্তমান কাজ | <11A (সর্বোচ্চ:15A) |
| সময় পরিবর্তন করুন | <2uS টাইপ।(5uS সর্বোচ্চ) |
| দক্ষতা | ≥25% ＠CW |
| আরএফ ইনপুট পোর্ট | SMA-মহিলা |
| আরএফ আউটপুট পোর্ট | এন-মহিলা |
| ইনপুট/আউটপুট প্রতিবন্ধকতা | 50ohms |
| পাওয়ার সাপ্লাই ইন্টারফেস | পুল-কোর ক্যাপাসিটর |
| কাজ তাপমাত্রা | -20℃~+70℃ |
| সংগ্রহস্থল তাপমাত্রা | -30℃~+70℃ |
| আকার | 175*136*25 মিমি |
| ওজন | প্রায় 2 কেজি |
| সুরক্ষা | সমস্যা সাফ করার পরে, PA পুনরায় চালু করতে PIN7-এ 5V পালস করুন
শাটডাউন: হাই-ভিএসডব্লিউআরের উপরে, সমস্যা সাফ করার পরে, PA পুনরায় চালু করতে PIN7-এ 5V পালস করুন |
| DB10 |
PIN7: রিসেট: 5V পালস VSWR বন্ধ হওয়ার পরে PA পুনরায় চালু করবে PIN5: TEMP: অ্যালার্ম ওভার-হাই-টেম্পারেচার (+3V), এবং PA শাটডাউন PIN2: V-: বিপরীত RF শক্তির জন্য নির্দেশক PIN8-PIN10: GND: Grounding23 DB10 PIN1 :PTT: (বাতাসে ঝুলে থাকা বা গ্রাউডিং : PA চালু; +5V:PA বন্ধ) PIN6: SWR: অ্যালার্ম ওভার-হাই-VSWR (+3V), এবং PA শাটডাউন PIN4: Vt: PA তাপমাত্রার সূচক (Vt=0.5V+TC×10mV/℃) PIN3: V+: ফরোয়ার্ড পাওয়ার জন্য নির্দেশক (সর্বোচ্চ: 4V) |
