পণ্যের বিবরণ:
|
| নাম: | রৈখিক শক্তি পরিবর্ধক | ফ্রিকোয়েন্সি: | 5750 MHz ~ 5850 MHz |
|---|---|---|---|
| আরএফ আউটপুট পাওয়ার: | 43dBm | কার্যকরী ভোল্টেজ: | 28VDC±1V |
| গোলমাল চিত্র: | 10dB | বর্তমান কাজ: | 2.5A |
| লক্ষণীয় করা: | 28V DC RF পাওয়ার অ্যামপ্লিফায়ার,43dBm RF পাওয়ার অ্যামপ্লিফায়ার,5850 MHz হাই পাওয়ার অ্যামপ্লিফায়ার |
||

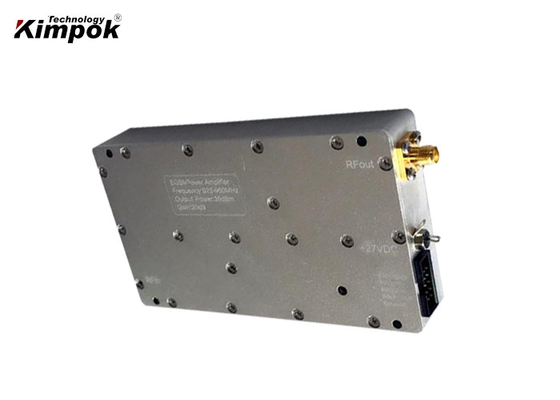

28V DC হাই পাওয়ার লিনিয়ার পাওয়ার এমপ্লিফায়ার 43dBm সাপোর্ট 5750 MHz ~ 5850 MHz
বৈশিষ্ট্য:
স্পেসিফিকেশন:
| কম্পাংক সীমা | 433-470 MHz, 880-915 MHz, 1550-1590 MHz, 2400-2500 MHz,
5750-5850 MHz, বা কাস্টমাইজড |
| লাভ করা |
≥43dB±1dB |
|
সামঞ্জস্য লাভ |
31dB, 1dB ধাপ |
| শক্তি লাভ সমতলতা | ≤1.5dB |
| সর্বোচ্চ আউটপুট পাওয়ার |
44dBm ±0.5dB |
| ইনপুট শক্তি | 5-10dBm |
| হারমোনিক্স | 3 rd হারমোনিক্স ≥12dBc, 2nd harmonics≥15dBc |
| প্রতারক | >60dBc |
| গোলমাল চিত্র | 10dB |
| ইনপুট/আউটপুট VSWR | ≤1.5 |
| কার্যকরী ভোল্টেজ |
27VDC ±1dB;≤2.5A |
| স্থির বর্তমান | <1.2A প্রকার |
| বর্তমান কাজ | <11A (সর্বোচ্চ:15A) |
| সময় পরিবর্তন করুন | <2uS টাইপ।(5uS সর্বোচ্চ) |
| দক্ষতা | ≥25% ＠CW |
| আরএফ ইনপুট পোর্ট | SMA-মহিলা |
| আরএফ আউটপুট পোর্ট | এন-মহিলা |
| ইনপুট/আউটপুট প্রতিবন্ধকতা | 50ohms |
| পাওয়ার সাপ্লাই ইন্টারফেস | পুল-কোর ক্যাপাসিটর |
| কাজ তাপমাত্রা | -20℃~+70℃ |
| সংগ্রহস্থল তাপমাত্রা | -30℃~+70℃ |
| আকার |
125*75*20mm；180*90*25mm (5800MHz) |
| ওজন | প্রায় 2 কেজি |
| সুরক্ষা | সমস্যা সাফ করার পরে, PA পুনরায় চালু করতে PIN7-এ 5V পালস করুন
শাটডাউন: হাই-ভিএসডব্লিউআরের উপরে, সমস্যা সাফ করার পরে, PA পুনরায় চালু করতে PIN7-এ 5V পালস করুন |
|
I/O পোর্ট 2x5Pin, 2.54mm, পুরুষ |
PIN2: 1dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) PIN4: 2dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) PIN6: 4dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) PIN8: 8dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) PIN10:16dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) PIN1: GND PIN3: Pf (ফরোয়ার্ড RF পাওয়ার, 0.05V/dB, সর্বোচ্চ 3-3.5V, 20dB রেঞ্জ) PIN5: VA (VSWR অ্যালার্ম , অ্যালার্ম: 3.5V; সাধারণ:0V) Pr (রিভার্সড পাওয়ার, 0.05V/dB, সর্বোচ্চ 3-3.5V, 10dB রেঞ্জ) PIN7: EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) টিভি (তাপ: 0.01V/℃) PIN9: 5V(আউট +5V) |
