পণ্যের বিবরণ:
|
| নাম: | উচ্চ ক্ষমতা RF শক্তি পরিবর্ধক | ফ্রিকোয়েন্সি: | 1250MHz |
|---|---|---|---|
| আরএফ আউটপুট পাওয়ার: | 60dBm | কার্যকরী ভোল্টেজ: | 28VDC±1V |
| মাত্রা: | 310*92*25 মিমি | বর্তমান কাজ: | 7A |
| লক্ষণীয় করা: | 60dBm RF পাওয়ার অ্যামপ্লিফায়ার,ওয়্যারলেস ইকুইপমেন্ট RF পাওয়ার অ্যামপ্লিফায়ার,1250MHz RF পাওয়ার অ্যামপ্লিফায়ার |
||

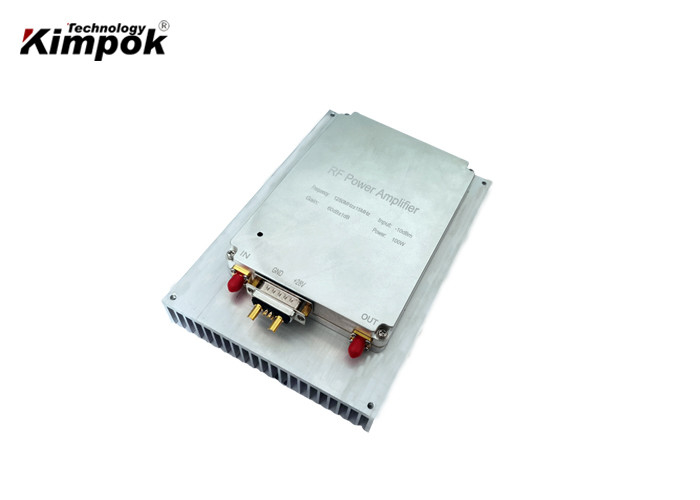

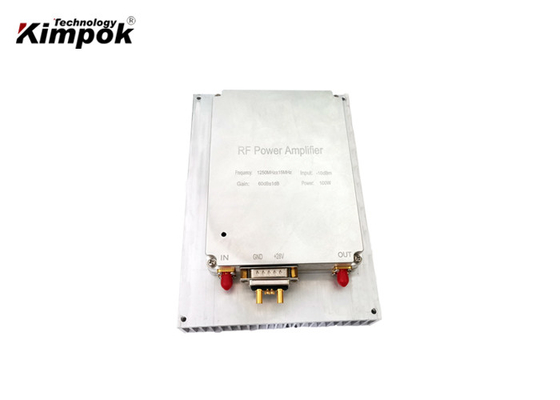

ওয়্যারলেস ইকুইপমেন্টের জন্য 60dB 1250MHz সহ 100W হাই পাওয়ার আরএফ পাওয়ার অ্যামপ্লিফায়ার
আমিবৈশিষ্ট্য:
প্রধান স্পেসিফিকেশন:
| না. | আইটেম | প্রয়োজনীয়তা | |
| 1 | কম্পাংক সীমা | 1250 MHz ± 15 MHz বা কাস্টমাইজড | |
| 2 | সংকেত উৎস | ওয়াইডব্যান্ড হাই-স্পিড নয়েজ সোর্স | |
| 3 | ম্যাক্স পাউট | 60dBm±1dB (একই তাপমাত্রায় ফ্রিকোয়েন্সির বেশি) | |
| 60dBm±1dB (একই ফ্রিকোয়েন্সিতে তাপমাত্রার বেশি) | |||
| 4 | Pout সামঞ্জস্য |
I/O বিকল্প 1 (ডিফল্ট) |
যদি প্রতি 60 সেকেন্ডে প্রকৃত-পাউট টার্গেট-পাউটের সমান না হয়, তাহলে প্রকৃত-পাউট লক্ষ্য-পাউটের সমান না হওয়া পর্যন্ত ATT মান 0-31dB পরিসরে 1dB ধাপে বৃদ্ধি বা হ্রাস করতে হবে। . |
| I/O বিকল্প 2 |
YONLIT M&C দ্বারা 50-60dBm M&C ছাড়া পাউট প্রায় 37dBm হবে |
||
| 5 | আরএফ পোর্ট VSWR | ≤1.5 | |
| 6 | কার্যকরী ভোল্টেজ | 28VDC±1V | |
| 7 | বর্তমান কাজ | <5.5A | |
| 8 | আরএফ সংযোগকারী | SMA-মহিলা, 50 ওহম | |
| 9 | মাত্রা | 310*92*25mm (এক্সক্লুসিভ সংযোগকারী) | |
| 10 | পাওয়ার সাপ্লাই পোর্ট | পুল-কোর ক্যাপাসিটর | |
| 11 | কাজ তাপমাত্রা | -25~+65℃ | |
| 12 | সুরক্ষা | 75℃-এর বেশি শাটডাউন, 50℃-এর কম অটো-রিস্টার্ট | |
| শাটডাউন যখন বিপরীত শক্তি আরো 15W, প্রায় 30s পরে স্বয়ংক্রিয় পুনরায় চালু করুন | |||
I/O বিকল্প 1(ডিফল্ট):সমান্তরাল DB15Female
| DB15Femal | বর্ণনা | ইন/আউট |
| পিন 1 | 1dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN2 | 2dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN3 | 4dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN4 | 8dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN5 | 16dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN7 | Pr (বিপরীত RF পাওয়ার, 0.05V/dB, 10dB রেঞ্জ, 2-2.3V@40dBm) | আউট |
| PIN10 | Pf (ফরোয়ার্ড RF পাওয়ার, 0.05V/dB, 20dB রেঞ্জ, 2-2.3V@47dBm) | আউট |
| PIN11 | EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) | ভিতরে |
| PIN12 | TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN13 | VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN14 | Tc (তাপমাত্রা: 0.01V/1℃, 0.75V @25 ℃) | আউট |
| PIN15 | জিএনডি | জিএনডি |
I/O বিকল্প 2: YONLIT M&C-এর জন্য DB9Female
| DB9 মহিলা | বর্ণনা | ইন/আউট |
| পিন 1 | PA ON সূচক 4.9V | আউট |
| PIN3 | বাহ্যিক ALC নিয়ন্ত্রণ, ইনপুট পরিসীমা 0-5V) | ভিতরে |
| PIN4 | পাওয়ার সাপ্লাই 5V | আউট |
| PIN5 | Pf ( ফরোয়ার্ড RF পাওয়ার, সর্বোচ্চ: 0-5V, 20dB বেজেছে) | আউট |
| PIN6 | EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) | ভিতরে |
| PIN7 | TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN8 | VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN9 | জিএনডি | জিএনডি |
FAQ:
প্রশ্ন 1: আমি আপনার কাছ থেকে কি কিনতে পারি?
COFDM ডিজিটাল এভি ট্রান্সমিটার, আইপি মেশ রেডিও, এনালগ ভিডিও ট্রান্সমিটার, রেডিও ডেটা ট্রান্সসিভার এবং ট্রান্সমিটার রিসিভার OEM প্রধান বোর্ড।
প্রশ্ন 2: আমি কেন করব পছন্দ করা আপনি?
আমাদের মূল R&D টিম চীনের প্রথম-শ্রেণীর বিশ্ববিদ্যালয় থেকে আসে, যা যোগাযোগ প্রকৌশলে প্রধান।আমরা বিশ্বাস করি যে ওয়্যারলেস যোগাযোগ ভবিষ্যতে পেশাদার বাজারে বিকাশ অব্যাহত রাখবে।
প্রশ্ন 3: আপনার কি ন্যূনতম অর্ডারের পরিমাণ আছে?
কোন MOQ সীমা নেই, 1pc গ্রহণযোগ্য।
প্রশ্ন ৪:আমি কি ধরনের পণ্য পরিষেবা পেতে পারি?
OEM এবং ODM পরিষেবা।
প্রশ্ন 5: পণ্য ওয়্যারেন্টি কি?
আমরা দুই বছরের ওয়ারেন্টি এবং আজীবন রক্ষণাবেক্ষণ অফার করি।
প্রশ্ন 6: গড় সীসা সময় কি?
নিয়মিত মডেলের জন্য 5-7 কার্যদিবস এবং কাস্টমাইজড মডেলের জন্য 20-30 কার্যদিবস।
প্রশ্ন 7: আপনি কি ধরনের পেমেন্ট পদ্ধতি গ্রহণ করেন?
আমরা ব্যাঙ্ক ট্রান্সফার, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল বা নগদ অর্থপ্রদান গ্রহণ করি।
প্রশ্ন 8: আপনি কি প্রাসঙ্গিক ডকুমেন্টেশন সরবরাহ করতে পারেন?
হ্যাঁ, আমরা বিশ্লেষণ/সম্মতির শংসাপত্র সহ বেশিরভাগ ডকুমেন্টেশন সরবরাহ করতে পারি;উৎপত্তি দেশ, এবং অন্যান্য রপ্তানি নথি যেখানে প্রয়োজন.
