পণ্যের বিবরণ:
|
| নাম: | রৈখিক শক্তি পরিবর্ধক | ফ্রিকোয়েন্সি: | 851-894 MHz বা কাস্টমাইজড |
|---|---|---|---|
| আরএফ আউটপুট পাওয়ার: | 47dBm | কার্যকরী ভোল্টেজ: | 28VDC±1V |
| মাত্রা: | 210*92*25 মিমি | বর্তমান কাজ: | 5.5A |
| লক্ষণীয় করা: | 800MHz RF পাওয়ার অ্যামপ্লিফায়ার,50W RF পাওয়ার অ্যামপ্লিফায়ার,47dBm লিনিয়ার পাওয়ার অ্যামপ্লিফায়ার |
||

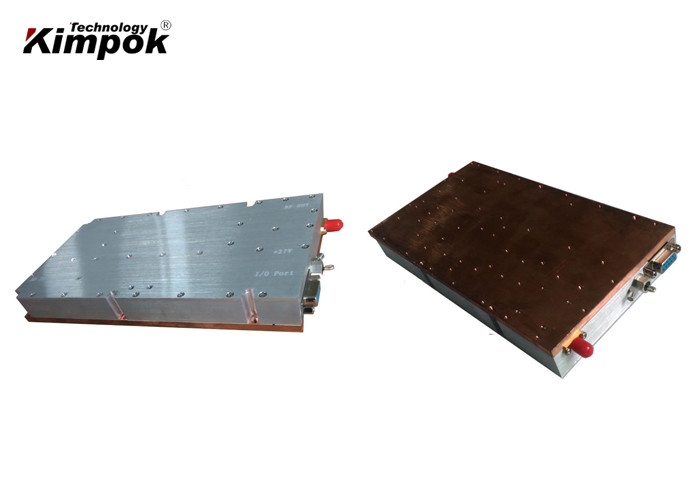

800MHz 50W 47dBm 28V DC সহ উচ্চ-গতির RF লিনিয়ার পাওয়ার অ্যামপ্লিফায়ার
বৈশিষ্ট্য:
প্রধান স্পেসিফিকেশন:
| না. | আইটেম | প্রয়োজনীয়তা | |
| 1 | কম্পাংক সীমা | 851 MHz ~ 894 MHz বা কাস্টমাইজড | |
| 2 | সংকেত উৎস | ওয়াইডব্যান্ড হাই-স্পিড নয়েজ সোর্স | |
| 3 | ম্যাক্স পাউট | 47dBm±0.5dB (একই তাপমাত্রায় ফ্রিকোয়েন্সির বেশি) | |
| 47dBm±0.5dB (একই ফ্রিকোয়েন্সিতে বেশি তাপমাত্রা) | |||
| 4 | পাউট সামঞ্জস্য |
I/O বিকল্প 1 (ডিফল্ট) |
যদি প্রতি 60 সেকেন্ডে প্রকৃত-পাউট টার্গেট-পাউটের সমান না হয়, তাহলে প্রকৃত-পাউট লক্ষ্য-পাউটের সমান না হওয়া পর্যন্ত ATT মান 0-31dB পরিসরে 1dB ধাপ বৃদ্ধি বা হ্রাস করতে হবে। . |
| I/O বিকল্প 2 |
YONLIT M&C দ্বারা 38-47dBm M&C ছাড়া পাউট প্রায় 37dBm হবে |
||
| 5 | আরএফ পোর্ট VSWR | ≤1.5 | |
| 6 | কার্যকরী ভোল্টেজ | 28VDC±1V | |
| 7 | বর্তমান কাজ | <5.5A | |
| 8 | আরএফ সংযোগকারী | SMA-মহিলা, 50 ওহম | |
| 9 | মাত্রা | 210*92*25mm (এক্সক্লুসিভ সংযোগকারী) | |
| 10 | পাওয়ার সাপ্লাই পোর্ট | পুল-কোর ক্যাপাসিটর | |
| 11 | কাজ তাপমাত্রা | -25----+65℃ | |
| 12 | সুরক্ষা | 75℃-এর বেশি শাটডাউন, 50℃-এর কম অটো-রিস্টার্ট | |
| শাটডাউন যখন বিপরীত শক্তি আরো 15W, প্রায় 30s পরে স্বয়ংক্রিয় পুনরায় চালু করুন | |||
I/O বিকল্প 1 (ডিফল্ট): সমান্তরাল DB15Female
| DB15Femal | বর্ণনা | ইন/আউট |
| পিন 1 | 1dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN2 | 2dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN3 | 4dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN4 | 8dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN5 | 16dB (হাওয়ায় ঝুলুন বা 5V যোগ করুন: ATT নেই; গ্রাউন্ডিং: ATT সক্ষম করুন) | ভিতরে |
| PIN7 | Pr (বিপরীত RF পাওয়ার, 0.05V/dB, 10dB রেঞ্জ, 2-2.3V@40dBm) | আউট |
| PIN10 | Pf (ফরোয়ার্ড RF পাওয়ার, 0.05V/dB, 20dB রেঞ্জ, 2-2.3V@47dBm) | আউট |
| PIN11 | EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) | ভিতরে |
| পিন 12 | TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN13 | VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| পিন14 | Tc (তাপমাত্রা: 0.01V/1℃, 0.75V @25 ℃) | আউট |
| PIN15 | জিএনডি | জিএনডি |
I/O বিকল্প 2: YONLIT M&C-এর জন্য DB9Female
| DB9 মহিলা | বর্ণনা | ইন/আউট |
| পিন 1 | PA ON সূচক 4.9V | আউট |
| PIN3 | বাহ্যিক ALC নিয়ন্ত্রণ, ইনপুট পরিসীমা 0-5V) | ভিতরে |
| PIN4 | পাওয়ার সাপ্লাই 5V | আউট |
| PIN5 | Pf ( ফরওয়ার্ড RF পাওয়ার, সর্বোচ্চ: 0-5V, 20dB র্যাং) | আউট |
| PIN6 | EN (5V: PA বন্ধ; বাতাসে থামুন বা গ্রাউন্ডিং: PA চালু) | ভিতরে |
| PIN7 | TA (তাপমাত্রা অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN8 | VA (VSWR অ্যালার্ম, অ্যালার্ম: 5V, সাধারণ: 0V) | আউট |
| PIN9 | জিএনডি | জিএনডি |
