পণ্যের বিবরণ:
|
| মড্যুলেশন: | সিওএফডিএম | ফ্রিকোয়েন্সি: | 250MHz-1500MHz |
|---|---|---|---|
| জোড়া লাগানো: | AES128/256bits | ভিডিও কম্প্রেশন: | H.264/H.265 |
| ডাটা প্রবেশ: | RS232/RS485/TTL | ডিসি ইনপুট: | DC5V~DC14V |
| লক্ষণীয় করা: | 1080P RF ট্রান্সমিটার মডিউল,CVBS RF ট্রান্সমিটার মডিউল,COFDM লং রেঞ্জ মডিউল |
||

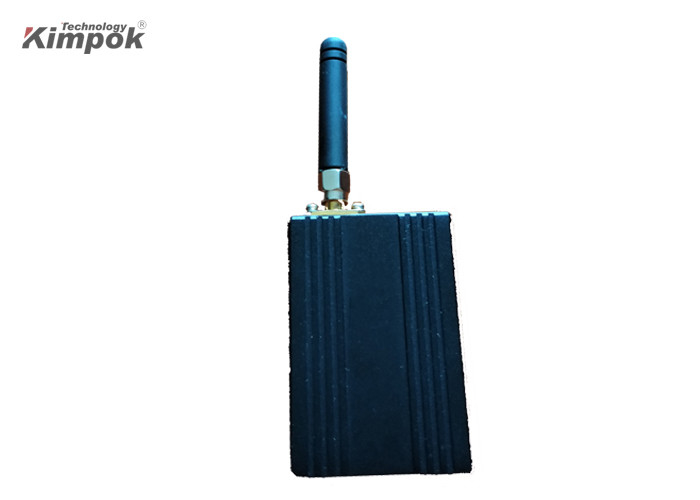

CVBS আউটপুট সহ 1080P HD COFDM মডিউল ওয়্যারলেস ভিডিও ট্রান্সমিটার বোর্ড
ট্রান্সমিটার মডিউল ভূমিকা:
COFDM HD ওয়্যারলেস ভিডিও ট্রান্সমিটার মডিউল এর ছোট আয়তন এবং কম বিদ্যুত খরচ এবং H.264 কম্প্রেশন এনকোডিং, COFDM মডুলেশন, হাইলি ইন্টিগ্রেটেড এমবেডেড ডিজাইন, সিঙ্গেল-চিপ ডিজিটাল মডুলেশন প্রসেসিং টেকনোলজি এবং আল্ট্রা-লিনিয়ার ডিজিটাল প্রি-ডিস্টরশন (ডিজিটাল প্রিডিস্টরশন) RF ডিজাইন। ,যা ডিজিটাল ক্যাপচার, এনকোডিং, মড্যুলেশন এবং ফুল-ব্যান্ড আরএফ আউটপুটকে একত্রিত করে যা সম্পূর্ণরূপে 1080P HD ট্রান্সমিশন সমর্থন করে।
HD ডিজিটাল লাইভ সম্প্রচার, প্রতিরক্ষা, জননিরাপত্তা, সশস্ত্র পুলিশ, নিরাপত্তা এবং অ্যাপ্লিকেশনের অন্যান্য ক্ষেত্রগুলির জন্য, KP-AHDBD01 চমৎকার ডিজাইন আপনাকে COFDM স্ট্যান্ডার্ড HD ওয়্যারলেস ভিডিও ট্রান্সমিশন সরঞ্জামের আরও সুবিধাজনক এবং দক্ষ সমাপ্তিতে সাহায্য করতে পারে।
পণ্যের বৈশিষ্ট্য:
1. COFDM মড্যুলেশন;
2. 1080P এইচডি ট্রান্সমিটার বোর্ড;
3. H.264/H.265 ভিডিও কম্প্রেশন;
4. AHD এবং RS232/RS485/TTL সিরিয়াল পোর্ট;
5. কম শক্তি খরচ;
পণ্যের বিবরণ:
| ডিসি ইনপুট | DC5V~DC14V |
| বর্তমান কাজ | ≤0.6A DC12V |
| ফ্রিকোয়েন্সি পরিসীমা আউটপুট | 250MHz-1500MHz, অথবা গ্রাহকের অনুরোধ অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
| মড্যুলেশন | সিওএফডিএম |
| আরএফ ব্যান্ডউইথ | 2/4/6/8MHz (নিয়ন্ত্রণযোগ্য) |
| এসএইচজি | >52dBc |
| জোড়া লাগানো | AES128/256bits |
| নক্ষত্রপুঞ্জ | QPSK,16QAM,64QAM |
| FEC | 1/2,2/3,3/4,5/6, 7/8 |
| গার্ড ব্যবধান | 1/32,1/16,1/8,1/4 |
| বাহক | 2K,4K,8K |
| সমতলতা | সম্পূর্ণ ব্যান্ড≤2dB,8MHz≤0.5dB |
| CNR (ওজনিং) | 58dB |
| ঢালু ক্ষেত্র SNR (ভারহীন) | ≥50dB |
| সুষম অডিও ইনপুট পরিসীমা | Vmax=±15V |
| ভারসাম্যহীন অডিও ইনপুট পরিসর | Vmax=3Vpp |
| এইচডি ইন্টারফেস | এএইচডি |
| ভিডিও কম্প্রেশন | H.265/H.264 |
| ডেটা ইন্টারফেস | RS232/RS485/TTL, 115200bps পর্যন্ত |
| জোড়া লাগানো | AES 128/265 বিট / ALLTECH বেসিক স্ক্র্যাম্বলিং |
| স্ট্যান্ডার্ড | SMPTE 425M (লেভেল A এবং লেভেল B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M |
| ইনপুট পরিসীমা | 800±80(mV) |
| HDCP প্রোটোকল | হ্যাঁ |
| এভি রেট | 64, 96,112,128,160,192,224,256,320,384Kbps (সামঞ্জস্যযোগ্য) |
| অডিও এনকোডিং মোড | MPEG1 স্তর2 |
| সিবিইআর | <2.0E-4 |
| ভিডিও রেজল্যুশন | সর্বোচ্চ 1920×1080P/I@60P |
| ভিডিও কোডিং | H.264 |
| ভিডিও হার | 500kbps-16.68Mbps(স্বয়ংক্রিয় অভিযোজন) |
| বিন্যাস | YCbCr4:2:2 |
| অপারেটিং তাপমাত্রা | -25℃~55℃ |
| সংগ্রহস্থল তাপমাত্রা | -40℃~70℃ |
| চেহারা বৈশিষ্ট্য | |
| মাত্রা | 44*65*12 মিমি |
| ওজন | 20 গ্রাম |
রিসিভার মডিউল:
রিসিভার মডিউল স্পেসিফিকেশন:
| ফ্রিকোয়েন্সি | 170MHz~1500MHz |
| ব্যান্ডউইথ | 2/3/4/5/6/7/8MHz (বিকল্প) |
| আরএফ ইনপুট স্তর | -94dBm~0dBm(8M)/-98dBm~0dBm(2M) |
| আরএফ ইনপুট প্রতিবন্ধকতা | 50Ω |
| আরএফ ইনপুট প্রকার | এন টাইপ |
| মড্যুলেশন | সিওএফডিএম |
| নক্ষত্রপুঞ্জ | QPSK,16QAM,64QAM(নিয়ন্ত্রনযোগ্য) |
| FEC | 1/2,2/3,3/4,5/6,7/8 (নিয়ন্ত্রণযোগ্য) |
| বাহক | 2k |
| গার্ড ব্যবধান | 1/32,1/16,1/8,1/4 (নিয়ন্ত্রণযোগ্য) |
| ভিডিও কোডিং | H.264 |
| ভিডিও রেজল্যুশন | 1920*1080P/I@60fps |
| অডিও আউটপুট | স্টেরিও ভারসাম্যহীনতা 300/ 200mv |
| AV আউটপুট | HDMI, AV, ইথারনেট |
| কার্যকরী ভোল্টেজ | AC220V/DC12V ＜1A |
| কাজ তাপমাত্রা | -20℃～+50℃ |
| মাত্রা | 129*90*17 মিমি |
| ওজন | 25 গ্রাম |
